框架电磁铁

框架式电磁铁

U型框架式推拉电磁铁(solenoid)是具有结构简单，功率大，以导磁体作框架，畅开式线圈的优点，同时独具行程长，力量大的特点。外形小巧，结构简洁，安装连接容易，维护方便的直线运动的电磁铁，本类别的螺线管通过拉入(拉近)滑杆，或推出顶杆对外工作。可广泛应用于家用电器，玩具，游戏机，纺织机械，医疗器械，汽车，验钞机，换钞机，电子门锁，打卡钟，储物柜，投币电话机等自动化领域。

在选型电磁铁时应关注问题点

1、对于框架电磁铁首先关注电磁铁工作原理，是通电后推动机构S型，还是通电后拉回机构L型。

2、设计出您能够安装电磁铁的最小尺寸，以及安装电磁铁的周边环境状况(如温度，湿度，灰尘)。

3、电子参数: 输入电压值多少伏特?是使用直流电源还是交流电源?能够提供的最大电流值，最长的通电时 间多少秒?通、断电时间频率多少?通电率%=通电时间(通电时间+断电时间) (通电时间越长，温升越高) 击穿电压要求? (行业标准: 线圈与外壳之间在AC1000V0 ( 50/60Hz ) 1Min10mA电流下不被击穿):

4、 性能要求:在有效的行程下， 要求电磁铁提供推，拉力多少? (行程越大，力量越小)对电磁铁温升要求。 根据GB11021/iec85/UL1446中的规定相应绝缘等级的允许温度上限，通常行业电磁铁常用级别为B级， 在这个等级连续同等状况下，额定的通电功率被确定，当环境温度40° C时电磁铁温升不会超过90° C，如果您的环境温度很高，请告诉我们的工程师注意设计。

5、特别要求:我司工程师可以根据您的特别要求设计特别电磁铁，如防止金属碰撞产生噪音设计出静音电磁铁。由于电磁铁的特性不适用交流电，我们可以整流提供电磁铁直接使用交流电工作。为了防止电磁铁高温发生电磁铁短路而产生意外，我们在电磁铁上安装保护装置确保您们的设备和产品安全放心使用。我们可以通过高科技技术使我们的电磁铁使用寿命成倍提高，使我的电磁铁耐腐蚀试验达到120小时之久等等。

框架电磁铁特性

1、框架电磁铁结构简单，牢固，可靠还便于安装，因此用途广泛。

2、 框架电磁铁相对其他电磁铁价格便宜，维修简单。

3、框架电磁铁稳定性极好，由于外壳比较厚实不易变形失效。

4、 框架电磁铁由于磁路开放力量损失严重，相对圆管电磁铁他的体积增大，对安装空间有要求的受到影响。

5、框架电磁铁由于需要固定的外壳，盖板因此每一种不同电磁铁制造都需要不同模具加工，因此限制了电磁铁设计范围，增加新电磁铁开发制造成本。

6、框架电磁铁因在外壳上开孔固定安装比较多，在安装上螺丝钉很容易刺破电磁铁漆包线而断路烧坏，安装时需要特别注意。

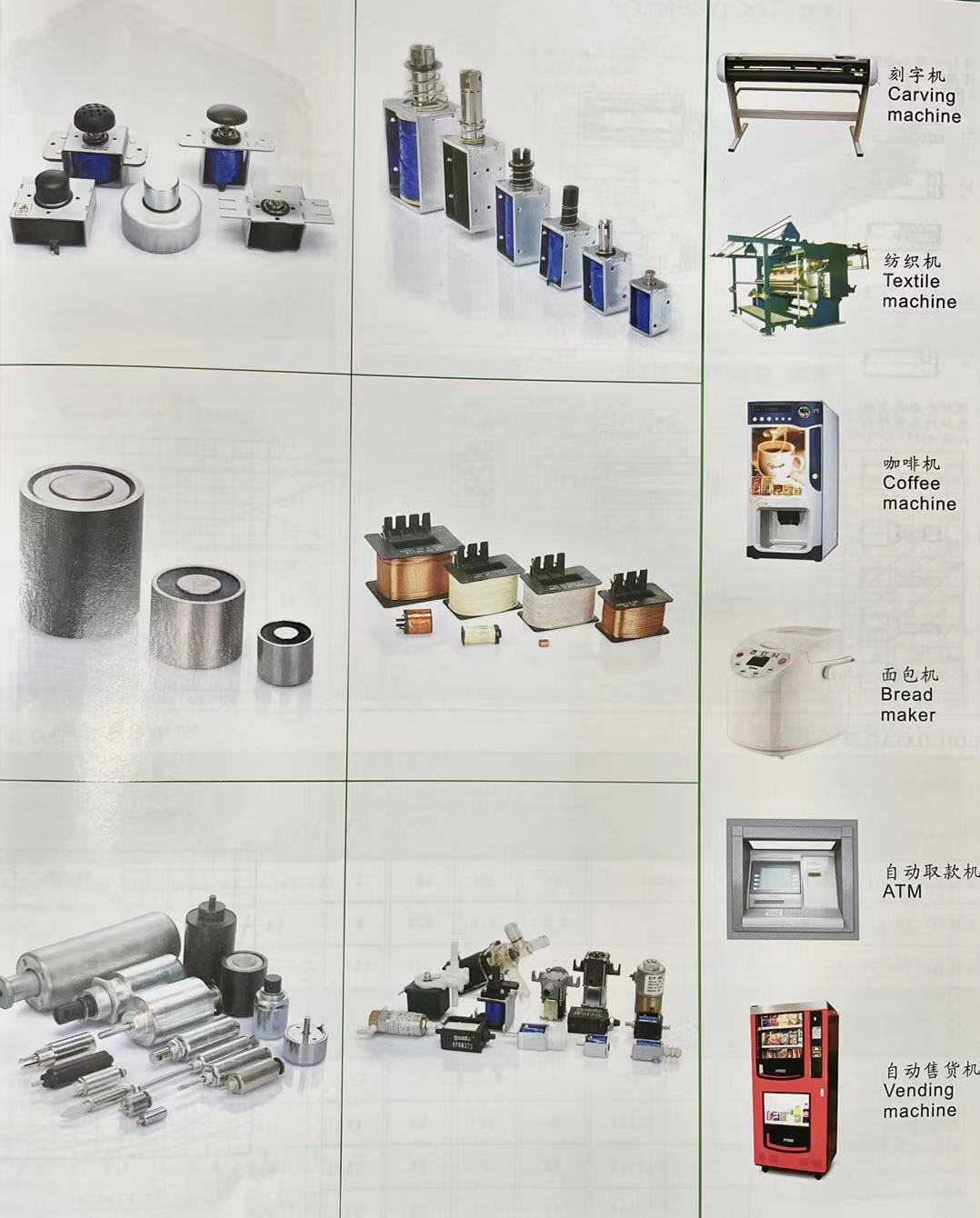

框架电磁铁用途

你告诉我们越多，我们就能做的越好！The more you tell us,the better wo do!
