低压电器的基础知识

(一)低压电器的分类

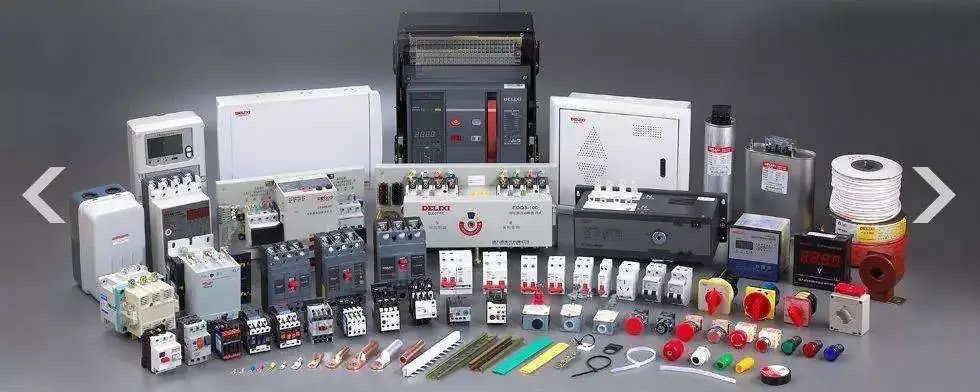

1. 按用途可分

(1) 低压配电电器:包括刀开关、转换开关、 熔断器和自动开关。用途:低压配电系统对系统控制与保护，使系统中出现短路电流时，其热效应不会损坏电器。

(2) 低压控制电器:包括接触器、控制继电器及各种主令电器等，用途:主要用于设备电气控制系统。

2. 按动作方式分

(1)自动切换电器:它依靠电器本身参数变化或外来信号(如电流、电压、温度、压力、速度、热量等)自动完成接通、分断或使电机启动、反向及停止等动作，如接触器、 继电器等。

(2)手控电器:它依靠外力(人力)直接操作来进行切换等动作，如按钮、刀开关等。

(3)电器按其执行机能还可分为有触点电器和无触点电器。

(二)电磁式低压电器基本结构及火弧

1. 电磁结构

1)结构形式:电磁机构通常采用电磁铁的形式，由吸引线圈、铁心(又称静铁心或磁轭)和衔铁(也称动铁心)三部分组成。

2)工作原理 当线圈通入电流后，磁通 Φ通过铁心。衔铁和工作气隙形成闭合回路，因衔铁受到电磁力，便吸向铁心。

1.电磁机构

电磁机构为电磁式电器的感测机构，它的作用是将电磁能量转换为带动触头动作的机械能量，从而实现触头状态的改变， 完成电路通、 断的控制。

电磁机构由吸引线圈、 铁心、衔铁等几部分组成， 其工作原理是:线圈通过工作自流产生足够的磁动势，在磁路中形成磁通，使衔铁获得足够的电磁力用以克服反作用力与铁心吸合，由连接机构带动相应的触头动作。
